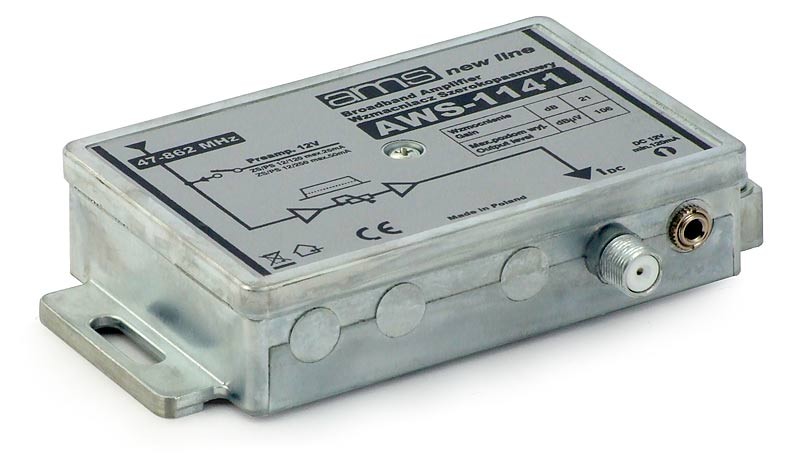

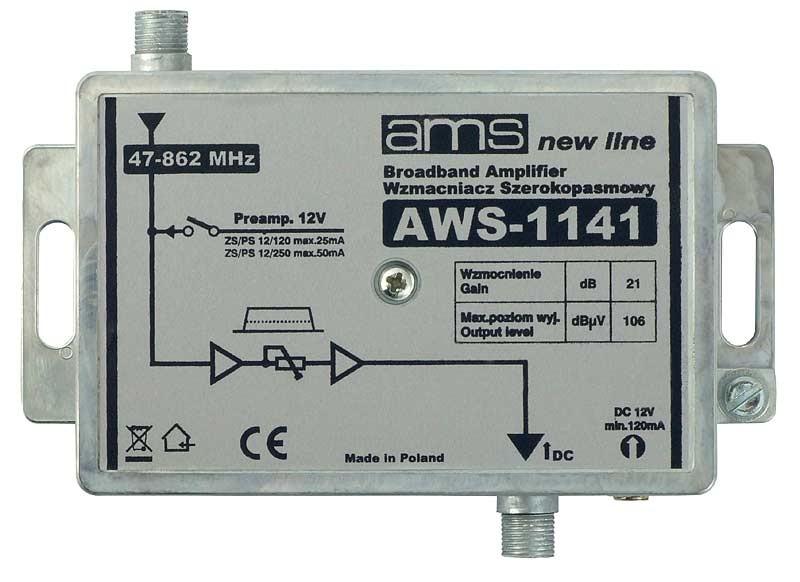

AWS1141 Wzmacniacz antenowy aktywny 1 wejście - 1 wyjście gniazda typu F
Opis
AWS1141 Wzmacniacz antenowy aktywny 1 wejście - 1 wyjście gniazda typu F
Seria wzmacniaczy AWS11xx jest przeznaczona do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. W przypadku instalacji indywidualnych, anteny należy połączyć zwrotnica. Wzmacniacz posiada możliwość zasilania przedwzmacniaczy 12V. W tym celu należy przestawić zworę, wg załączonej w komplecie instrukcji. W komplecie znajduje się zasilacz stabilizowany 12V 120 mA z wtykiem Jack 3,5, aczkolwiek można także zrealizować zasilanie poprzez wyjście wzmacniacza (zastosowanie zasilacza z separatorem). Uwaga: w przypadku zasilania zdalnego należy, wyliczyć maksymalny prąd zasilacza, uwzględniając zastosowane przedwzmacniacze. Wejścia i wyjścia: gniazda typu F. Wzmocnienie 20 dB. Zasilacz wchodzi w skład kompletu.

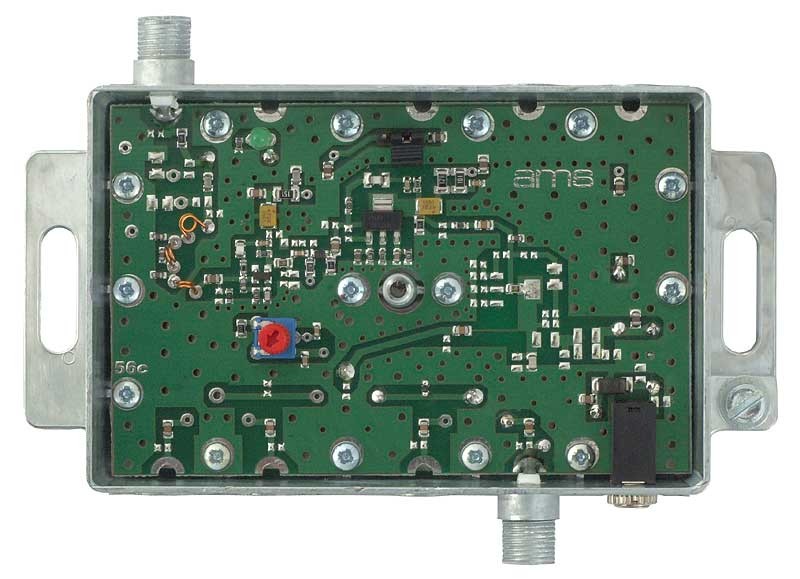

Wzmacniacz AWS1141 jest przeznaczony do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. W przypadku instalacji indywidualnych, anteny należy połączyć zwrotnicą. Wzmacniacz posiada możliwość zasilania przedwzmacniaczy 12V. W tym celu należy przestawić zworę wg załączonej w komplecie instrukcji.W komplecie znajduje się zasilacz stabilizowany 12V 120 mA z wtykiem Jack 3,5, aczkolwiek można także zrealizować zasilanie poprzez wyjście wzmacniacza (zastosowanie zasilacza z separatorem). Uwaga: w przypadku zasilania zdalnego należy, wyliczyć maksymalny prąd zasilacza, uwzględniając zastosowane przedwzmacniacze. Seria AWS114x zawiera wzmacniacze jedno, dwu, trzy i cztero-wyjściowe. W porównaniu do starszej serii AWS-14x zmieniono sposób regulacji wzmocnienia, która teraz odbywa się pomiędzy stopniami wzmacniacza co bardzo korzystnie wpływa na właściwości szumowe (w poprzedniej wersji regulacja była na wejściu).Wzmacniacze AWS114x posiadają elegancką solidnie odlaną obudowę, która doskonale zabezpiecza wzmacniacz przed wpływem zakłóceń zewnętrznych. AWS1141 posiada także korekcję charakterystyki tłumienia kabla 3dB.Regulacja wzmacniacza jest przeprowadzana po zdjęciu obudowy, co zabezpiecza przed nieumyślnym przestawieniem ustawień. Wzmacniacz nie jest przeznaczony do pracy w przestrzeni otwartej oraz miejscach o dużej wilgotności.
- Nazwa: Wzmacniacz szerokopasmowy AWS1141
- Zakres częstotliwości MHz: 47-862
- Ilość wejść/wyjść: 1/1
- Wzmocnienie narastające: AB14/16 C17/19 +/-1,5 dB
- Max. poziom wyjściowy: 106 dB
- IMA3 60dB: 100 dB
- IMA2 60dB: 80 dB
- Szumy własne: 5 +/-1 dB
- Tłumienie niedopasowania: =>10 dB
- Zakres regulacji tłumienia: 0- -10 +/-1 dB
- Zasilanie DC: 12 +/-10% V
- Pobór prądu: 80 +/-10% mA
- Złącza typu F: 75 Om
- Temperatura pracy: -25 - +55C
